HRRP（高分辨率距离像算法）

算法概述

高分辨率距离像（High Resolution Range Profile, HRRP）是雷达信号处理中的核心技术，通过对雷达回波信号进行脉冲压缩和多普勒处理，获取目标在距离维上的散射点分布特征。HRRP具有以下特点：

  • 距离高分辨：能够区分目标上相邻较近的散射中心

  • 特征稳定：为目标识别提供物理特征描述

  • 计算高效：相比二维成像计算复杂度较低

  • 实时性强：适用于实时目标识别系统

代码来源

MindSpore Signal+ 实现

将原有代码重构为基于计算图的MindSpore Cell，实现雷达信号处理流程模块化。

1 数据读取

在Python中使用MindSpore Signal+时，我们可以使用NumPy的fromfile接口读二进制格式文件，因此在Python代码开头需要导入NumPy库。

示例代码：

def read_hrrp_data(filename, maichongshu, jln, rfftn):
    """
    读取HRRP二进制数据文件并处理
    """
    with open(filename, 'rb') as fp:
        expected_size = maichongshu * jln * 2
        data = np.fromfile(fp, dtype=np.float32)
    if len(data) != expected_size:
        raise ValueError(f"数据长度错误：期望{expected_size}个点，实际读取{len(data)}个点")
    data = data.reshape(maichongshu, jln, 2)
    datar = data[:, :, 0]
    datai = data[:, :, 1]
    # 创建填充0的完整数组
    datar_full = np.zeros((maichongshu, rfftn), dtype=np.float32)
    datai_full = np.zeros((maichongshu, rfftn), dtype=np.float32)
    datar_full[:, :jln] = datar
    datai_full[:, :jln] = datai
    return datar_full, datai_full

读到的数据需要转换为复数形式，以便后续处理。

datar, datai = read_hrrp_data("hrrp_400_512.dat", maichongshu, jln, rfftn)
input_data = np.zeros(datar.shape, dtype=np.complex64)
input_data = datar + 1j * datai

2 数据预处理

从算法整体分析，数据读取后到核心计算之前的步骤，主要是对相位补偿因子计算，Keystone变换参数预计算，泰勒窗函数预计算，循环移位索引预计算。这部分都是核心计算的前期准备，建议将这部分代码封装在__init__函数中完成，不放在construct函数中可以避免额外的开销，当实例化一个类时自动触发一次__init__函数。 示例代码：

class Hrrp(nn.Cell):
    def __init__(self, hangmc, liejl, f0, fs, B, mohuhalfshu, PRF, vdengxiao, mubiaojuli):
        super(Hrrp, self).__init__()
        self.hangmc = hangmc
        self.liejl = liejl
        self.f0 = f0
        self.fs = fs
        self.B = B
        self.mohuhalfshu = mohuhalfshu
        self.PRF = PRF
        self.vdengxiao = vdengxiao
        self.mubiaojuli = mubiaojuli
        self.fft = mr.FFT()
        self.ifft = mr.IFFT()
        self.fftshift = mr.FFTShift()
        self.abs = mr.ComplexAbs()
        self.stoltsun = mr.Stoltsun(dim=0)
        self.mul = ops.Mul()
        self.exp = ops.Exp()
        self.reduce_sum = ops.ReduceSum(keep_dims=True)
        self.gather = ops.Gather()
        wl = LC / self.f0
        Ka = 2.0 * self.vdengxiao**2 / (wl * self.mubiaojuli)
        mctime = (np.arange(self.hangmc) - self.hangmc * 0.5) / self.PRF
        xiangwei = np.pi * Ka * mctime**2
        self.phase_comp = np.exp(1j * xiangwei).astype(np.complex64)
        self.phase_comp = self.phase_comp.reshape(self.hangmc, 1)
        self.phase_comp = ms.Tensor(self.phase_comp)
        fwn = self.hangmc
        self.fwn = fwn
        rnfft = Get2intm(self.liejl)
        self.rnfft = rnfft
        fwn_8 = (fwn + 7) // 8 * 8  # 8字节对齐
        self.fwn_8 = fwn_8
        self.xold = (np.arange(fwn_8, dtype=np.float32) - fwn / 2.0)[:, np.newaxis]
        self.xold = np.broadcast_to(self.xold, (fwn_8, rnfft))
        i_arr = np.arange(rnfft, dtype=np.float32)
        sigma_arr = (f0 + (i_arr - rnfft * 0.5) * fs / rnfft) / f0
        self.xnew = self.xold * sigma_arr
        self.xold = ms.Tensor(self.xold)
        self.xnew = ms.Tensor(self.xnew)
        self.mchtr = self.TaiLeWindow(self.hangmc, 50)
        window_2d = self.mchtr[:, np.newaxis]  # 转换为列向量便于广播
        self.window_2d = ms.Tensor(window_2d, dtype=ms.float32)
        self.j_constant = ms.Parameter(ms.Tensor(1.0j, dtype=ms.complex64), name="j_constant")
        self._precompute_cirshift_indices()

    def _precompute_cirshift_indices(self):
        rnfft = self.rnfft
        shift = self.rnfft // 2
        indices = np.arange(rnfft, dtype=np.int32)
        indices_shifted = (indices - shift) % rnfft
        self.cirshift_indices = ms.Tensor(indices_shifted, dtype=ms.int32)


    def construct(self, input_data):
        ...

2.1 相位补偿因子计算

wl = LC / self.f0  # 计算波长
Ka = 2.0 * self.vdengxiao**2 / (wl * self.mubiaojuli)  # 调频斜率
mctime = (np.arange(self.hangmc) - self.hangmc * 0.5) / self.PRF  # 时间轴
xiangwei = np.pi * Ka * mctime**2  # 相位变化量
self.phase_comp = np.exp(1j * xiangwei).astype(np.complex64)  # 相位补偿因子

功能说明：

  • 计算二次相位误差补偿因子，用于校正由于目标运动引起的相位畸变

  • 将连续时间计算转换为离散时间序列，便于数字信号处理

  • 相位补偿因子形状为 (hangmc, 1)，便于广播到所有距离单元

2.2 Keystone变换参数预计算

# 关键参数计算
fwn = self.hangmc
self.fwn = fwn
rnfft = Get2intm(self.liejl)  # 获取2的幂次方长度
self.rnfft = rnfft
fwn_8 = (fwn + 7) // 8 * 8  # 8字节对齐优化
self.fwn_8 = fwn_8
# 方位向坐标轴生成
self.xold = (np.arange(fwn_8, dtype=np.float32) - fwn / 2.0)[:, np.newaxis]
self.xold = np.broadcast_to(self.xold, (fwn_8, rnfft))
# 距离频率轴生成和缩放因子计算
i_arr = np.arange(rnfft, dtype=np.float32)
sigma_arr = (f0 + (i_arr - rnfft * 0.5) * fs / rnfft) / f0
self.xnew = self.xold * sigma_arr
# 转换为MindSpore Tensor
self.xold = ms.Tensor(self.xold)
self.xnew = ms.Tensor(self.xnew)

参数设计原理：

参数

计算公式

物理意义

xold

(i - fwn/2.0)

方位向原始坐标，零中心化

sigma_arr

(f0 + (i - rnfft/2)*fs/rnfft)/f0

距离徙动校正因子

xnew

xold * sigma_arr

Keystone变换后的坐标

2.3 泰勒窗函数预计算

self.mchtr = self.TaiLeWindow(self.hangmc, 50)
window_2d = self.mchtr[:, np.newaxis]
self.window_2d = ms.Tensor(window_2d, dtype=ms.float32)

def TaiLeWindow(self, N, param2):
    # 参数处理
    N = max(N, 1)
    nLevel = 5
    nsll = 45 if param2 < 13.0 else param2
    # 参数转换
    mB = math.pow(10.0, nsll / 20.0)
    mA = math.log(mB + math.sqrt(mB * mB - 1.0)) / math.pi
    msquaQ = (nLevel * nLevel) / (mA * mA + (nLevel - 0.5) * (nLevel - 0.5))
    # 计算窗函数系数
    m_dFm = [0.0] * nLevel
    for m in range(nLevel - 1):
        mtmpa = 1.0
        mtmpb = 1.0
        for i in range(nLevel - 1):
            # 计算第一个乘积项
            term = 1 - (m+1)**2 / (msquaQ * (mA**2 + (i+0.5)**2))
            mtmpa *= term
            # 跳过相同索引
            if m == i:
                continue
            # 计算第二个乘积项
            term2 = 1 - (m+1)**2 / ((i+1)**2)
            mtmpb *= term2
        # 计算系数值
        m_dFm[m] = (pow(-1, m+2) * mtmpa) / (2.0 * mtmpb)
    # 计算窗函数值
    h = np.zeros(N)
    for i in range(N):
        dwin = 0.0
        for m in range(nLevel - 1):
            angle = 2 * math.pi * (m+1) * (i - N/2.0 + 0.5) / N
            dwin += m_dFm[m] * math.cos(angle)
        h[i] = 1.0 + 2.0 * dwin
    # 归一化处理
    mean_val = np.mean(h)
    if abs(mean_val) > 1e-15:
        h /= mean_val
    return h

窗函数作用：

  • 减少频谱泄露，提高频率分辨率

  • 抑制旁瓣，提高主瓣分辨率

  • 参数50表示旁瓣抑制比约为50dB

2.4 循环移位索引预计算

def _precompute_cirshift_indices(self):
    rnfft = self.rnfft
    shift = self.rnfft // 2  # 中心频率点索引
    indices = np.arange(rnfft, dtype=np.int32)
    indices_shifted = (indices - shift) % rnfft
    self.cirshift_indices = ms.Tensor(indices_shifted, dtype=ms.int32)

循环移位的作用：

  • 频谱中心化：将零频分量移动到频谱中心

  • 视觉优化：便于频谱显示和分析

  • 算法要求：某些算法（如IFFT）要求输入是中心对称的

3 核心计算

步骤分解：

  1. 相位补偿：首先对输入数据（复数形式）进行相位补偿，乘以预计算好的相位补偿因子（用于校正二次相位误差）。

  2. 多模糊数处理：计算需要搜索的模糊数总数（mohushu = 2 * mohuhalfshu + 1），然后对每一个模糊数进行以下操作：

    a. 计算当前模糊数对应的偏移量（offset = mh - mohuhalfshu），这个偏移量将用于Keystone变换中的相位补偿。

    b. 进行Keystone变换（Keystone_interp），这是HRRP算法的核心，用于校正距离徙动。

    c. 对Keystone变换后的数据，进行HRRP生成（Gethrrp），得到每一距离单元的幅度和相位信息，同时返回处理后的数据（result）和幅度数据（hrrp）。

    d. 计算该HRRP的熵（Gethrrp_v2shang），熵值越小表示能量越集中，成像质量越好。

    e. 将当前模糊数对应的结果（result）和熵值（shang_value）分别保存到列表results和shang中。

  3. 选择最优结果：将所有模糊数对应的结果堆叠起来（使用ops.cat），然后找到熵最小的那个索引（xuhao = ops.argmin(shang)），并取出该索引对应的结果（min_result = results[xuhao]）。

  4. 更新输出：将最优结果的第一行（即HRRP处理后的第一行，包含了最优的相位和幅度信息）与原始输入数据的第二行到最后一行拼接起来，形成最终的输出。这里之所以只替换第一行，是因为在HRRP处理中，我们只关心每个距离单元的最强散射点，而原始数据的第一行被用来存储这个信息。

核心算法整体流程：

class Hrrp(nn.Cell):
    def __init__(self, hangmc, liejl, f0, fs, B, mohuhalfshu, PRF, vdengxiao, mubiaojuli):
        super(Hrrp, self).__init__()
        self.hangmc = hangmc
        self.f0 = f0
        self.fs = fs
        self.B = B
        self.mohuhalfshu = mohuhalfshu
        self.PRF = PRF
        self.vdengxiao = vdengxiao
        self.mubiaojuli = mubiaojuli
        ...
        wl = LC / self.f0
        Ka = 2.0 * self.vdengxiao**2 / (wl * self.mubiaojuli)
        mctime = (np.arange(self.hangmc) - self.hangmc * 0.5) / self.PRF
        xiangwei = np.pi * Ka * mctime**2
        self.phase_comp = np.exp(1j * xiangwei).astype(np.complex64)
        self.phase_comp = self.phase_comp.reshape(self.hangmc, 1)
        self.phase_comp = ms.Tensor(self.phase_comp)
        ...

    def construct(self, input_data):
        out = input_data * self.phase_comp
        mohushu = 2 * self.mohuhalfshu + 1
        results = []
        shang = []
        for mh in range(mohushu):
            offset = mh - self.mohuhalfshu
            tmp = self.Keystone_interp(out, self.f0, self.fs, self.B, offset)
            hrrp, result = self.Gethrrp(tmp, self.hangmc, self.liejl)
            shang_value = self.Gethrrp_v2shang(hrrp)
            shang.append(shang_value)
            result = ops.expand_dims(result, 0)
            results.append(result)
        results = ops.cat(results, axis=0)
        shang = ops.cat(shang)
        xuhao = ops.argmin(shang)
        min_result = results[xuhao]
        out = ops.cat([min_result[0:1, :], out[1:, :]], axis=0)
        return out

3.1 相位补偿

out = input_data * self.phase_comp

物理意义：

  • 补偿目标：校正由于雷达与目标相对运动引起的二次相位误差

  • 误差来源：目标斜距变化引起的时间延迟变化

  • 数学形式：补偿因子为 exp(j·π·Ka·t²)，其中Ka为调频斜率

3.2 多模糊数处理循环

  1. 模糊数范围确定：

mohushu = 2 * self.mohuhalfshu + 1

设计原理：

  • 由于多普勒频率模糊，真实的调频斜率有多个候选值

  • 搜索范围：[-mohuhalfshu, +mohuhalfshu]

  • 典型设置：mohuhalfshu=5 → 搜索11个候选值

  1. 循环处理每个模糊数：

for mh in range(mohushu):
    offset = mh - self.mohuhalfshu  # 当前模糊数偏移
    tmp = self.Keystone_interp(out, self.f0, self.fs, self.B, offset)
    hrrp, result = self.Gethrrp(tmp, self.hangmc, self.liejl)
    shang_value = self.Gethrrp_v2shang(hrrp)
    shang.append(shang_value)
    result = ops.expand_dims(result, 0)
    results.append(result)

处理流程分解：

步骤

功能

关键操作

Keystone变换

距离徙动校正

使用当前模糊数进行插值

HRRP生成

距离像提取

方位向FFT，提取峰值

熵计算

质量评估

计算HRRP的熵值

3.3 Keystone变换详解

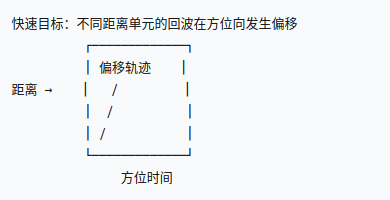

  1. 变换原理 Keystone变换是一种距离徙动校正算法，用于解决以下问题：

变换公式： 原始坐标：t (方位时间), f (距离频率) 变换后：t’ = t × (f₀/(f₀+f))

  1. 代码实现

# 1. 距离向FFT（转到距离频率域）
# 2. 相位补偿（补偿距离徙动），方位向插值（Keystone变换核心）
# 3. 距离向IFFT（转回时域）
def Keystone_interp(self, input_data, f0, fs, B, moshuzhouqishu):
    # 获取维度
    fwn = self.fwn
    fwn_8 = self.fwn_8
    # 计算距离FFT长度
    rnfft = self.rnfft
    # 模块1: 距离向FFT
    out = self.FFT4f(input_data, 1)
    nyquist_idx = rnfft//2
    new_nyquist_values = (out[:, nyquist_idx-1] + out[:, nyquist_idx+1]) / 2.0
    # 使用concat操作替换特定列
    left_part = out[:, :nyquist_idx]
    nyquist_part = new_nyquist_values.expand_dims(1)  # 增加维度
    right_part = out[:, nyquist_idx+1:]
    # 重新拼接
    out = ops.concat([left_part, nyquist_part, right_part], axis=1)
    # 计算无小点数量
    wuxiaodiansujl = int(np.floor(0.5 * (fs - B) * rnfft / fs))
    wuxiaodiansujl = (wuxiaodiansujl >> 3) << 3  # 8字节对齐
    wuxiaodiansujl = max(0, wuxiaodiansujl)
    # 模块2: 方位向插值
    pindian = (ops.arange(0, rnfft, dtype=ms.float32) - 0.5 * rnfft) * fs / rnfft
    j_indices = ops.arange(0, fwn, dtype=ms.float32).reshape(-1, 1)
    angle = -2 * PI * j_indices * pindian / f0 * moshuzhouqishu
    complex_angle = angle.astype(ms.complex64)
    j_times_angle = complex_angle * self.j_constant
    phase_comp_all = self.exp(j_times_angle)
    temp_complex_top = out * phase_comp_all
    temp_complex = ops.Pad(((0, fwn_8 - fwn), (0, 0)))(temp_complex_top)
    temp_complex_valid = temp_complex[:, wuxiaodiansujl:rnfft - wuxiaodiansujl]
    xnew_valid = self.xnew[:, wuxiaodiansujl:rnfft - wuxiaodiansujl]
    xold_valid = self.xold[:, wuxiaodiansujl:rnfft - wuxiaodiansujl]
    tmp = self.stoltsun(temp_complex_valid, xnew_valid, xold_valid)
    update_part = tmp
    left_part = out[:fwn, :wuxiaodiansujl]
    right_part = out[:fwn, rnfft - wuxiaodiansujl:]
    # 在列方向拼接三部分
    out = ops.concat([left_part, update_part, right_part], axis=1)
    # 模块3: 距离向IFFT
    out = self.cirshift_optimized(out)
    out = self.IFFT4f(out, 0)
    return out

3.4 HRRP生成

# 1. 方位向加窗（泰勒窗）
# 2. 方位向FFT（转到多普勒域）
# 3. 峰值提取（每个距离单元的幅度）
# 4. 返回HRRP幅度和复数值
def Gethrrp(self, input_data, hangmc, liejln):
    afftn = Get2intm(hangmc)
    # 只取有效数据部分进行加窗处理
    windowed_data = input_data[:hangmc, :liejln] * self.window_2d
    windowed_data = windowed_data.astype(ms.complex64)
    windowed_data_t = ops.transpose(windowed_data, (1, 0))
    padding = ((0, 0), (0, afftn - windowed_data_t.shape[1]))
    fft_input = ops.Pad(paddings=padding)(windowed_data_t)
    fft_ret = self.FFT4f(fft_input, 0)
    # 计算幅度平方 - 向量化操作
    # fd = self.abs(fft_ret)**2
    abs_result = ops.cast(ops.abs(fft_ret), ms.float32)
    fd = abs_result**2
    # 找每列的峰值位置 - 向量化操作
    maxp_indices = ops.argmax(fd, dim=1)
    # 提取峰值幅度 - 向量化操作
    row_indices = ops.arange(liejln, dtype=ms.int32)
    hrrp = fd[row_indices, maxp_indices]
    peak_values = fft_ret[row_indices, maxp_indices]
    peak_values_2d = ops.expand_dims(peak_values, 0)
    result = ops.cat([peak_values_2d, input_data[1:, :]], axis=0)
    return hrrp, result

HRRP定义：

  • 高分辨率距离像 = 目标在距离维的散射点分布

  • 物理意义：目标的”电磁指纹”，用于目标识别

3.5 熵值评估

def Gethrrp_v2shang(self, x):
    sum_sq = self.reduce_sum(x**2)  # 总能量
    is_nan = sum_sq != sum_sq
    # 检查无效情况
    is_valid = ops.logical_and(sum_sq > 1e-10, ops.logical_not(is_nan))
    # 归一化并计算熵
    t = x / (sum_sq)
    log_t = ops.log(t)
    entropy = -self.reduce_sum(t * log_t)   # 香农熵
    entropy = entropy.reshape(1)
    # 如果无效则返回0
    result = ops.where(is_valid, entropy, ops.zeros(1, ms.float32))
    result = result.reshape(1)
    return result

熵的物理意义：

HRRP特征

熵值表现

物理解释

能量集中

低熵值

少数强散射点，成像清晰

能量分散

高熵值

多个弱散射点，成像模糊

噪声影响

高熵值

背景噪声使能量分散

熵值选择准则：熵值越小 → 能量越集中 → 成像质量越好 → 模糊数越准确

3.6 最优结果选择

# 合并所有结果
results = ops.cat(results, axis=0)  # [mohushu, hangmc, liejl]
shang = ops.cat(shang)              # [mohushu]
# 找到最小熵对应的索引
xuhao = ops.argmin(shang)           # 最优模糊数索引
# 选择最优结果
min_result = results[xuhao]         # 最优HRRP结果
out = ops.cat([min_result[0:1, :], out[1:, :]], axis=0)  # 更新最终结果

4 数据后处理

这里将结果导出成二进制数据的dat文件，用于和正确结果比较。确认结果无误后，可通过 mindspore.export 导出 MINDIR 模型，便于在 MindSpore Lite 端部署（板卡侧运行）。

板卡部署

模型部署建议使用 YHFT-IDE，它集成了模型转换、模型可视化与 MindSpore Lite 端部署模板。具体使用方法可参考 HelloDSP MindSpore Lite端。

以下是完整的MindSpore Signal+实现的代码：

import mindspore as ms
import numpy as np
from mindspore import nn, ops
import math
import mindradar as mr

def read_hrrp_data(filename, maichongshu, jln, rfftn):
    # 打开二进制文件并读取所有数据
    with open(filename, 'rb') as fp:
        # 计算预期数据量并读取
        expected_size = maichongshu * jln * 2  # 每个复数点包含实部和虚部
        data = np.fromfile(fp, dtype=np.float32)
        # 验证数据完整性
        if len(data) != expected_size:
            raise ValueError(f"数据长度错误：期望{expected_size}个点，实际读取{len(data)}个点")

    # 重塑数据为3D数组 [脉冲索引, 数据点, 实部/虚部]
    data = data.reshape(maichongshu, jln, 2)
    # 分离实部和虚部
    datar = data[:, :, 0]  # 实部 [maichongshu, jln]
    datai = data[:, :, 1]  # 虚部 [maichongshu, jln]
    # 创建填充0的完整数组
    datar_full = np.zeros((maichongshu, rfftn), dtype=np.float32)
    datai_full = np.zeros((maichongshu, rfftn), dtype=np.float32)
    # 复制有效数据部分
    datar_full[:, :jln] = datar
    datai_full[:, :jln] = datai
    return datar_full, datai_full

def Get2intm(intnumb):
    # 验证输入有效性
    if not isinstance(intnumb, int) or intnumb <= 0:
        raise ValueError("Input must be a positive integer")
    # 特殊处理1的情况（log2(1)=0）
    if intnumb == 1:
        return 1
    # 使用更精确的log2计算
    log2_val = math.log2(intnumb)
    # 向上取整获取指数
    nn = math.ceil(log2_val)
    # 计算2的nn次方
    result = 2 ** nn
    return int(result)  # 转换为整数类型


def write_hrrp_binary_v2(filename, datar, datai, maichongshu, jln):
    # 参数强验证
    if datar.shape != (maichongshu, 512) or datai.shape != (maichongshu, 512):
        raise ValueError(f"数组维度必须为 ({maichongshu}, 512)")
    # 创建交错存储矩阵
    interleaved = np.empty((maichongshu, jln*2), dtype=np.float32)
    # 精确截取前2560列
    interleaved[:, ::2] = datar[:, :jln]  # 实部
    interleaved[:, 1::2] = datai[:, :jln]  # 虚部
    # 原子写入操作
    interleaved.tofile(filename)

class Hrrp(nn.Cell):
    def __init__(self, hangmc, liejl, f0, fs, B, mohuhalfshu, PRF, vdengxiao, mubiaojuli):
        super(Hrrp, self).__init__()
        self.hangmc = hangmc
        self.liejl = liejl
        self.f0 = f0
        self.fs = fs
        self.B = B
        self.mohuhalfshu = mohuhalfshu
        self.PRF = PRF
        self.vdengxiao = vdengxiao
        self.mubiaojuli = mubiaojuli
        self.fft = mr.FFT()
        self.ifft = mr.IFFT()
        self.fftshift = mr.FFTShift()
        self.stoltsun = mr.Stoltsun(dim=0)
        self.mul = ops.Mul()
        self.exp = ops.Exp()
        self.reduce_sum = ops.ReduceSum(keep_dims=True)
        self.gather = ops.Gather()
        wl = LC / self.f0
        Ka = 2.0 * self.vdengxiao**2 / (wl * self.mubiaojuli)
        mctime = (np.arange(self.hangmc) - self.hangmc * 0.5) / self.PRF
        xiangwei = np.pi * Ka * mctime**2
        self.phase_comp = np.exp(1j * xiangwei).astype(np.complex64)
        self.phase_comp = self.phase_comp.reshape(self.hangmc, 1)
        self.phase_comp = ms.Tensor(self.phase_comp)
        fwn = self.hangmc
        self.fwn = fwn
        rnfft = Get2intm(self.liejl)
        self.rnfft = rnfft
        fwn_8 = (fwn + 7) // 8 * 8  # 8字节对齐
        self.fwn_8 = fwn_8
        self.xold = (np.arange(fwn_8, dtype=np.float32) - fwn / 2.0)[:, np.newaxis]
        self.xold = np.broadcast_to(self.xold, (fwn_8, rnfft))
        i_arr = np.arange(rnfft, dtype=np.float32)
        sigma_arr = (f0 + (i_arr - rnfft * 0.5) * fs / rnfft) / f0
        self.xnew = self.xold * sigma_arr
        self.xold = ms.Tensor(self.xold)
        self.xnew = ms.Tensor(self.xnew)
        self.mchtr = self.TaiLeWindow(self.hangmc, 50)
        window_2d = self.mchtr[:, np.newaxis]  # 转换为列向量便于广播
        self.window_2d = ms.Tensor(window_2d, dtype=ms.float32)
        self.j_constant = ms.Parameter(ms.Tensor(1.0j, dtype=ms.complex64), name="j_constant")
        self._precompute_cirshift_indices()

    def _precompute_cirshift_indices(self):
        rnfft = self.rnfft
        shift = self.rnfft // 2
        # 创建索引数组 [0, 1, 2, ..., rnfft-1]
        indices = np.arange(rnfft, dtype=np.int32)
        # 计算移位后的索引
        # 对于左移shift：new_index = (old_index - shift) mod rnfft
        indices_shifted = (indices - shift) % rnfft
        # 转换为Tensor
        self.cirshift_indices = ms.Tensor(indices_shifted, dtype=ms.int32)


    def construct(self, input_data):
        out = input_data * self.phase_comp
        mohushu = 2 * self.mohuhalfshu + 1
        results = []
        shang = []
        for mh in range(mohushu):
            offset = mh - self.mohuhalfshu
            tmp = self.Keystone_interp(out, self.f0, self.fs, self.B, offset)
            hrrp, result = self.Gethrrp(tmp, self.hangmc, self.liejl)
            shang_value = self.Gethrrp_v2shang(hrrp)
            shang.append(shang_value)
            result = ops.expand_dims(result, 0)
            results.append(result)
        results = ops.cat(results, axis=0)
        shang = ops.cat(shang)
        xuhao = ops.argmin(shang)
        min_result = results[xuhao]
        # 将min_result的第一行和out的第二行到最后一行连接起来
        out = ops.cat([min_result[0:1, :], out[1:, :]], axis=0)
        return out

    def TaiLeWindow(self, N, param2):
        """
        泰勒窗函数实现
        参数：
            N: 窗口长度
            param2: 加权分贝值 (20~50)
        返回：
            归一化的窗函数数组
        """
        # 参数处理
        N = max(N, 1)
        nLevel = 5
        nsll = 45 if param2 < 13.0 else param2
        # 参数转换
        mB = math.pow(10.0, nsll / 20.0)
        mA = math.log(mB + math.sqrt(mB * mB - 1.0)) / math.pi
        msquaQ = (nLevel * nLevel) / (mA * mA + (nLevel - 0.5) * (nLevel - 0.5))
        # 计算窗函数系数
        m_dFm = [0.0] * nLevel
        for m in range(nLevel - 1):
            mtmpa = 1.0
            mtmpb = 1.0
            for i in range(nLevel - 1):
                # 计算第一个乘积项
                term = 1 - (m+1)**2 / (msquaQ * (mA**2 + (i+0.5)**2))
                mtmpa *= term
                # 跳过相同索引
                if m == i:
                    continue
                # 计算第二个乘积项
                term2 = 1 - (m+1)**2 / ((i+1)**2)
                mtmpb *= term2
            # 计算系数值
            m_dFm[m] = (pow(-1, m+2) * mtmpa) / (2.0 * mtmpb)
        # 计算窗函数值
        h = np.zeros(N)
        for i in range(N):
            dwin = 0.0
            for m in range(nLevel - 1):
                angle = 2 * math.pi * (m+1) * (i - N/2.0 + 0.5) / N
                dwin += m_dFm[m] * math.cos(angle)
            h[i] = 1.0 + 2.0 * dwin
        # 归一化处理
        mean_val = np.mean(h)
        if abs(mean_val) > 1e-15:
            h /= mean_val
        return h

    def Gethrrp_v2shang(self, x):
        sum_sq = self.reduce_sum(x**2)
        is_nan = sum_sq != sum_sq
        # 检查无效情况
        is_valid = ops.logical_and(sum_sq > 1e-10, ops.logical_not(is_nan))
        # 归一化并计算熵
        t = x / (sum_sq)
        log_t = ops.log(t)
        entropy = -self.reduce_sum(t * log_t)
        entropy = entropy.reshape(1)
        # 如果无效则返回0
        result = ops.where(is_valid, entropy, ops.zeros(1, ms.float32))
        result = result.reshape(1)
        return result

    def Gethrrp(self, input_data, hangmc, liejln):
        afftn = Get2intm(hangmc)
        # 只取有效数据部分进行加窗处理
        windowed_data = input_data[:hangmc, :liejln] * self.window_2d
        windowed_data = windowed_data.astype(ms.complex64)
        windowed_data_t = ops.transpose(windowed_data, (1, 0))
        padding = ((0, 0), (0, afftn - windowed_data_t.shape[1]))
        fft_input = ops.Pad(paddings=padding)(windowed_data_t)
        fft_ret = self.FFT4f(fft_input, 0)
        # 计算幅度平方 - 向量化操作
        abs_result = ops.cast(ops.abs(fft_ret), ms.float32)
        fd = abs_result**2
        # 找每列的峰值位置 - 向量化操作
        maxp_indices = ops.argmax(fd, dim=1)
        # 提取峰值幅度 - 向量化操作
        row_indices = ops.arange(liejln, dtype=ms.int32)
        hrrp = fd[row_indices, maxp_indices]
        peak_values = fft_ret[row_indices, maxp_indices]
        peak_values_2d = ops.expand_dims(peak_values, 0)
        result = ops.cat([peak_values_2d, input_data[1:, :]], axis=0)
        return hrrp, result

    def Keystone_interp(self, input_data, f0, fs, B, moshuzhouqishu):
        # 获取维度
        fwn = self.fwn
        fwn_8 = self.fwn_8
        # 计算距离FFT长度
        rnfft = self.rnfft
        # 模块1: 距离向FFT
        out = self.FFT4f(input_data, 1)
        nyquist_idx = rnfft//2
        new_nyquist_values = (out[:, nyquist_idx-1] + out[:, nyquist_idx+1]) / 2.0
        # 使用concat操作替换特定列
        left_part = out[:, :nyquist_idx]
        nyquist_part = new_nyquist_values.expand_dims(1)  # 增加维度
        right_part = out[:, nyquist_idx+1:]
        # 重新拼接
        out = ops.concat([left_part, nyquist_part, right_part], axis=1)
        # 计算无小点数量
        wuxiaodiansujl = int(np.floor(0.5 * (fs - B) * rnfft / fs))
        wuxiaodiansujl = (wuxiaodiansujl >> 3) << 3  # 8字节对齐
        wuxiaodiansujl = max(0, wuxiaodiansujl)
        # 模块2: 方位向插值
        pindian = (ops.arange(0, rnfft, dtype=ms.float32) - 0.5 * rnfft) * fs / rnfft
        j_indices = ops.arange(0, fwn, dtype=ms.float32).reshape(-1, 1)
        angle = -2 * PI * j_indices * pindian / f0 * moshuzhouqishu
        complex_angle = angle.astype(ms.complex64)
        j_times_angle = complex_angle * self.j_constant
        phase_comp_all = self.exp(j_times_angle)
        temp_complex_top = out * phase_comp_all
        temp_complex = ops.Pad(((0, fwn_8 - fwn), (0, 0)))(temp_complex_top)
        temp_complex_valid = temp_complex[:, wuxiaodiansujl:rnfft - wuxiaodiansujl]
        xnew_valid = self.xnew[:, wuxiaodiansujl:rnfft - wuxiaodiansujl]
        xold_valid = self.xold[:, wuxiaodiansujl:rnfft - wuxiaodiansujl]
        tmp = self.stoltsun(temp_complex_valid, xnew_valid, xold_valid)
        update_part = tmp
        left_part = out[:fwn, :wuxiaodiansujl]
        right_part = out[:fwn, rnfft - wuxiaodiansujl:]
        # 在列方向拼接三部分
        out = ops.concat([left_part, update_part, right_part], axis=1)
        # 模块3: 距离向IFFT
        # out = self.cirshift(out, rnfft, rnfft // 2)
        out = self.cirshift_optimized(out)
        out = self.IFFT4f(out, 0)
        return out

    def cirshift_optimized(self, input_data):
        """优化后的循环移位"""
        # 使用预计算的索引进行gather操作
        return self.gather(input_data, self.cirshift_indices, 1)

    def cirshift(self, input_data, n, shift):
        shift = shift % n
        if shift == 0:
            return input_data
        if input_data.ndim == 1:
            # 一维情况
            out = ops.concat([input_data[-shift:], input_data[:-shift]])
        else:
            # 二维情况，沿axis=1循环移位
            out = ops.concat([input_data[:, -shift:], input_data[:, :-shift]], axis=1)
        return out

    def FFT4f(self, input_data, is_inverse):
        fft_ret = self.fft(input_data)
        if is_inverse:
            fft_ret = self.fftshift(fft_ret)
        end_time = time.time() * 1000
        return fft_ret

    def IFFT4f(self, input_data, is_inverse):
        ifft_ret = self.ifft(input_data)
        if is_inverse:
            ifft_ret = self.fftshift(ifft_ret)
        return ifft_ret

PI = 3.1415926535897
LC = 299.792458
maichongshu = 400
jln = 512
f0 = 9500
fs = 3600.0
B = 3000
PRF = 2000
vdengxiao = 0
mubiaojuli = 700e3
mohuhalfshu = 1
mohuhalfshu = (int)((15 * 2 / (LC / f0) / PRF) * 1.5) + 1
mohuhalfshu = 5

rfftn = Get2intm(jln)
afftn = Get2intm(maichongshu)
datar, datai = read_hrrp_data("hrrp_400_512.dat", maichongshu, jln, rfftn)
input_data = np.zeros(datar.shape, dtype=np.complex64)
input_data = datar + 1j * datai
input_tensor = ms.Tensor(input_data)
print(input_data.shape)
print(input_tensor)
model = Hrrp(maichongshu, jln, f0, fs, B, mohuhalfshu, PRF, vdengxiao, mubiaojuli)
out = model(input_tensor)
out = out.asnumpy()
dr_out = out.real
di_out = out.imag
write_hrrp_binary_v2("hrrp_out_400_512_py.dat", dr_out, di_out, maichongshu, jln)
print(out.shape)
print(out)
ms.export(model, input_tensor, file_name="hrrp_400_512", file_format='MINDIR')
